Смазка тавота структуры подшипника иглы пути собрания стопорного устройства цилиндрическая одна радиальная

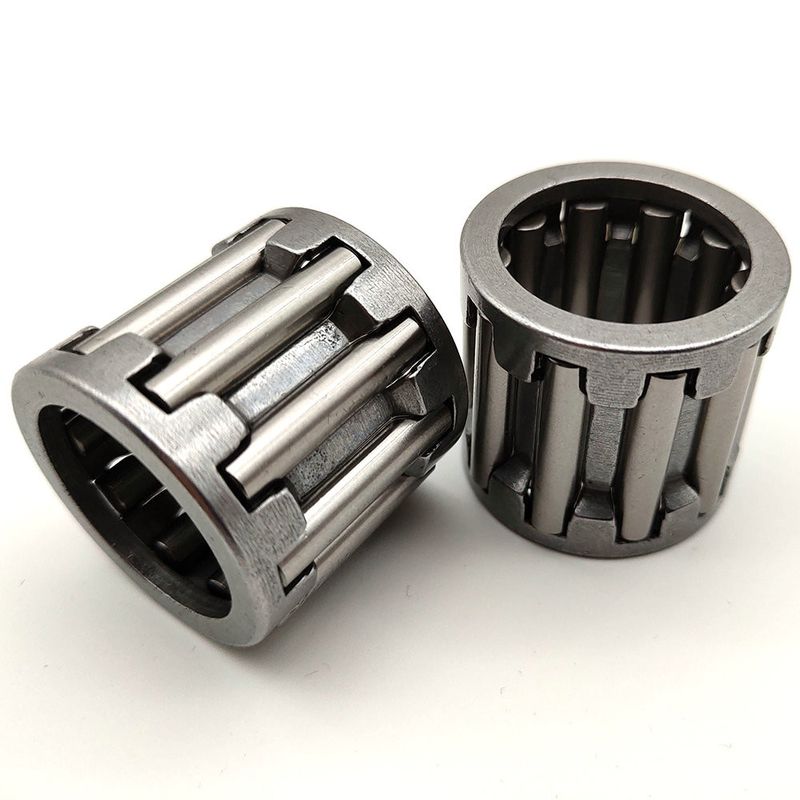

Сборка ретейнера серии K с игловым подшипником K15*19*17

Подшипник иглы

Игольный подшипник - это роликовый подшипник с цилиндрическим роликом, который тонкий и длинный относительно его диаметра. Этот ролик называется игольным роликом.Подшипник все еще имеет высокую грузоподъемность, подшипник иглы с тонким и длинным роликом (диаметр ролика D 5 мм или меньше, острота 2,5 L/D, L) для длины ролика, так что радиальная структура компактна,его диаметр и грузоподъемность одновременно, с другими типами подшипников с минимальным наружным диаметром, особенно подходящими для ограниченных размеров несущей конструкции радиальной установки.

Тип

(1) Закрытый перфорационный наружный кольцо иглы роликового подшипника ((

(2) Игловой ролик с внутренним кольцом

(3) игловой роликовый подшипник без внутреннего кольца/игловой подшипник без внутреннего кольца без поддерживающей рамы

(4) полный игольный роликовый подшипник с клеткой и без клетки

(5) также может поставлять различные типы игловых роликов подшипника, 1, 2 игловых клеток компонентов, без охраны игловых роликов подшипника 3, может сделать 4, комбинированных игловых роликов / 5,комбинированные игольные роликовые подшипники/кольцевые подшипники тяги

(6) Комбинированный игольный/цилиндровый подшипник.

Преимущества

Подшипник иглы с тонким и длинным роликом (3 ~ 10 раз больше диаметра длины ролика, не более 5 мм в диаметре), поэтому радиальная структура компактна,его диаметр и грузоподъемность одновременно, с другими типами подшипников с минимальным наружным диаметром, особенно подходящими для ограниченных размеров несущей конструкции радиальной установки.Точность обработки и качество поверхности игольного роликового подшипника должны сочетаться с ручкой подшипника и применением в соответствии с различным использованиемИгловой роликовый подшипник представляет собой подшипник, состоящий из центрального подшипника и подшипника тяги.

Размер игольных подшипников:

Размеры			Масса	Назначение
Fw (d)	Ух ты!	U(B)
мм	мм	мм	g	–
55	63	25	80	K 55x63x25
55	63	32	100	K 55x63x32
58	65	18	52	K 58x65x18
58	65	36	130	K 58x65x36 ZW
60	65	20	52	K 60x65x20
60	65	30	77	K 60x65x30
60	66	33	100	K 60x66x33 ZW
60	66	40	120	K 60x66x40 ZW
60	68	20	71	K 60x68x20
60	68	23	94	K 60x68x23
60	68	25	89	K 60x68x25
60	68	30	130	K 60x68x30 ZW
60	75	42	240	K 60x75x42
62	70	40	170	K 62x70x40 ZW
64	70	16	53	K 64x70x16
65	70	20	56	K 65x70x20
65	70	30	83	K 65x70x30
65	73	23	110	K 65x73x23
65	73	30	140	K 65x73x30
68	74	20	71	K 68x74x20
68	74	30	100	K 68x74x30
68	74	35	120	K 68x74x35 ZW
70	76	20	71	K 70x76x20
70	76	30	110	K 70x76x30
70	78	30	150	K 70x78x30
72	80	20	98	К 72х80х20
73	79	20	75	K 73x79x20
75	81	20	79	K 75x81x20
75	81	30	110	K 75x81x30
75	83	23	120	K 75x83x23
75	83	30	150	K 75x83x30
75	83	35	182	K 75x83x35 ZW
75	83	40	211	K 75x83x40 ZW
80	86	20	60	K 80x86x20
80	88	30	140	K 80x88x30
80	88	40	227	K 80x88x40 ZW
80	88	46	260	K 80x88x46 ZW
85	92	20	100	K 85x92x20
90	97	20	110	K 90x97x20
90	98	27	150	K 90x98x27
90	98	30	170	K 90x98x30
95	103	30	170	K 95x103x30
95	103	40	266	K 95x103x40 ZW
100	107	21	120	K 100x107x21
100	108	27	190	K 100x108x27
100	108	30	180	K 100x108x30
105	112	21	130	K 105x112x21
110	117	24	170	K 110x117x24
110	118	30	220	K 110x118x30
115	123	27	200	K 115x123x27
120	127	24	170	K 120x127x24
125	133	35	280	K 125x133x35
130	137	24	170	K 130x137x24
135	143	35	300	K 135x143x35
145	153	26	260	K 145x153x26
150	160	46	570	K 150x160x46
155	163	26	270	K 155x163x26
160	170	46	550	K 160x170x46
165	173	26	320	K 165x173x26
175	183	32	400	K 175x183x32
185	195	37	610	K 185x195x37
195	205	37	620	K 195x205x37
210	220	42	740	K 210x220x42
220	230	42	790	K 220x230x42
240	250	42	850	K 240x250x42
265	280	50	1 800	K 265x280x50
