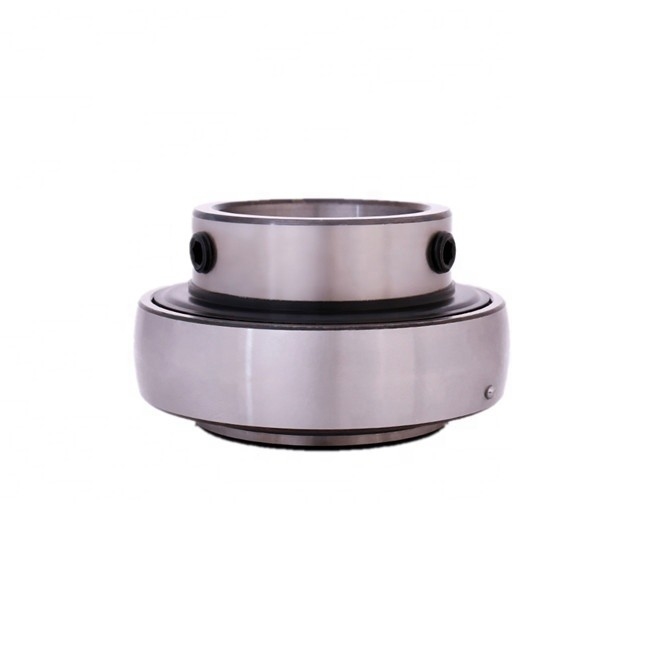

Подшипник вставки блока подушки Uk209
, Подшипник вставки блока подушки машинного оборудования земледелия
, Опорный подшипник скольжения подушки Uk209
Вставка блока подушки Uk209 нося для машинного оборудования земледелия
подшипники для вставки блоков подушек uk209
Техника вставки шарового подшипника:
UC, RB, UCX, NA, HC, UK, ER, SER, SA, SB, NAA, CS
Размеры: от 201 до 218, от 305 до 318
Материал: нержавеющая сталь, хромная сталь, пластик
Внутреннее отверстие в метрических и дюймовых размеров в соответствии с различными рынка
Может быть с или без жировой губы на нашем кольце
Может быть с или без противоворотного шара (прицепа)
Подшипник блока подушки (puter spherical ball bearing) - это на самом деле глубокий ровный шар с формой, характерной для его внешнего диаметра для сферической поверхности,может соответствовать подшипнику соответствующего выпуклой сферической саморазвертывания эффекта внутри внешнего сферического подшипника подходит для требуемого оборудования и частей простой ситуации, например, используемые для сельскохозяйственных машин, транспортных систем или строительных машин.
В основном используется для нести радиальную нагрузку, в основном радиальную и осевую нагрузки, и не должен обычно нести одну осевую нагрузку,подшипник может быть установлен отдельно внутреннего кольца (с полным набором ролика и удерживающего устройства) и внешнего кольцаТакой тип подшипников не допускается иметь наклонную вал относительной оболочки, при радиальной нагрузке назначение будет генерировать дополнительную осевую силу.
| Подшипник No. |
d |
D |
Би-би |
Быть |
n |
m |
G |
дс |
Вес |
| мм |
(в кг) |
| UC202 |
15 |
40 |
27.4 |
14 |
11.5 |
15.9 |
4.5 |
М5х0.8 |
0.14 |
| UC203 |
17 |
40 |
27.4 |
14 |
11.5 |
15.9 |
4.5 |
М5х0.8 |
0.13 |
| UC204 |
20 |
47 |
31 |
17 |
12.3 |
18.7 |
5 |
M6x1.0 |
0.18 |
| UC205 |
25 |
52 |
34.1 |
17 |
14.3 |
19.8 |
5 |
M6x1.0 |
0.22 |
| UC206 |
30 |
62 |
38.1 |
19 |
15.9 |
22.2 |
5 |
M6x1.0 |
0.34 |
| UC207 |
35 |
72 |
42.9 |
20 |
17.5 |
25.4 |
7 |
М8×1.0 |
0.52 |
| UC208 |
40 |
80 |
49.2 |
21 |
19 |
30.2 |
8 |
М8×1.0 |
0.68 |
| UC209 |
45 |
85 |
49.2 |
22 |
19 |
30.2 |
8 |
М8×1.0 |
0.78 |
| UC210 |
50 |
90 |
51.6 |
22 |
19 |
32.6 |
10 |
М10х1.25 |
0.85 |
| UC211 |
55 |
100 |
55.6 |
25 |
22.2 |
33.4 |
10 |
М10х1.25 |
1.22 |
| UC212 |
60 |
110 |
65.1 |
27 |
25.4 |
39.7 |
10 |
М10х1.25 |
1.65 |
| UC213 |
65 |
120 |
65.1 |
29 |
25.4 |
39.7 |
10 |
М10х1.25 |
1.96 |
| UC214 |
70 |
125 |
74.6 |
30 |
30.2 |
44.4 |
12 |
M12x1.5 |
2.06 |
| UC215 |
75 |
130 |
77.8 |
30 |
33.3 |
44.5 |
12 |
M12x1.5 |
2.3 |
| UC216 |
80 |
140 |
82.6 |
33 |
33.3 |
49.3 |
12 |
M12x1.5 |
2.79 |
| UC217 |
85 |
150 |
85.7 |
35 |
34.1 |
51.6 |
12 |
M12x1.5 |
3.59 |
| UC218 |
90 |
160 |
96 |
37 |
39.7 |
56.3 |
12 |
M12x1.5 |
4.45 |
| UC220 |
100 |
180 |
108 |
41 |
|
|
|
|
4.56 |
| |
|
|
|
|
|
|
|
|
|
UK209 Блоки подложки подушек серии UK
| Модель подшипника |
Размер (мм) |
Масса ((kg) |
Динамическая нагрузка
Cr ((KN)
|
Корпус статической нагрузки ((KN) |
Ограничение скорости
(r/min)
|
| Новый |
Старый |
d0 |
dZ |
D |
D1 |
В3 |
В. |
В2 |
В |
| UK205+H2305 |
290504 |
20 |
25 |
52 |
38 |
35 |
26 |
8 |
17 |
0.25 |
10.78 |
6.98 |
3400 |
| UK206+H2306 |
290505 |
25 |
30 |
62 |
45 |
38 |
28 |
8 |
19 |
0.36 |
14.97 |
10.04 |
2800 |
| UK207+H2307 |
290506 |
30 |
35 |
72 |
52 |
43 |
30 |
9 |
20 |
0.57 |
19.75 |
13.67 |
2400 |
| UK208+H2308 |
290507 |
35 |
40 |
80 |
58 |
46 |
31 |
10 |
21 |
0.74 |
22.71 |
15.94 |
2200 |
| UK209+H2309 |
290508 |
40 |
45 |
85 |
65 |
50 |
33 |
11 |
22 |
0.83 |
24.36 |
17.71 |
1900 |
| UK210+H2310 |
290509 |
45 |
50 |
90 |
70 |
55 |
35 |
12 |
24 |
0.97 |
26.98 |
19.84 |
1800 |
| UK211+H2311 |
290510 |
50 |
55 |
100 |
75 |
59 |
39 |
12 |
25 |
1.26 |
33.37 |
25.11 |
1600 |
| UK212+H2312 |
290511 |
55 |
60 |
110 |
80 |
62 |
41 |
13 |
27 |
1.59 |
36.74 |
27.97 |
1500 |
Применение подушечного подшипника:
Подшипники для блоков подушек широко используются в автомобилестроении, электротехнике (домашние приборы, электроинструменты, фитнес-оборудование, двигатели, медицинские устройства, мотоциклы, текстильные машины).Подшипник блока подушки, используемый в оборудовании, инструменты, строительные машины, подвижный материал, сельскохозяйственные машины и различные специализированные машины
