Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: SFT
Номер модели: SC30UU SCS30UU
Условия оплаты и доставки
Количество мин заказа: Могущий быть предметом переговоров
Цена: negotiable
Упаковывая детали: коробка, паллет
Время доставки: 20-45DAYS
Условия оплаты: L/C, T/T, западное соединение, MoneyGram
Поставка способности: 50000pcs/month
Материал: |
Хромовая сталь |
Оценка точности: |
P0 P4 P5 P6 |
Шершавость: |
Ra0.4-0.8 |
Смазанный: |
Масло |
Тип: |
ЛИНЕЙНЫЙ, линейный |
Твердость: |
59-63 HRC |
Материал: |
Хромовая сталь |
Оценка точности: |
P0 P4 P5 P6 |
Шершавость: |
Ra0.4-0.8 |
Смазанный: |
Масло |
Тип: |
ЛИНЕЙНЫЙ, линейный |
Твердость: |
59-63 HRC |

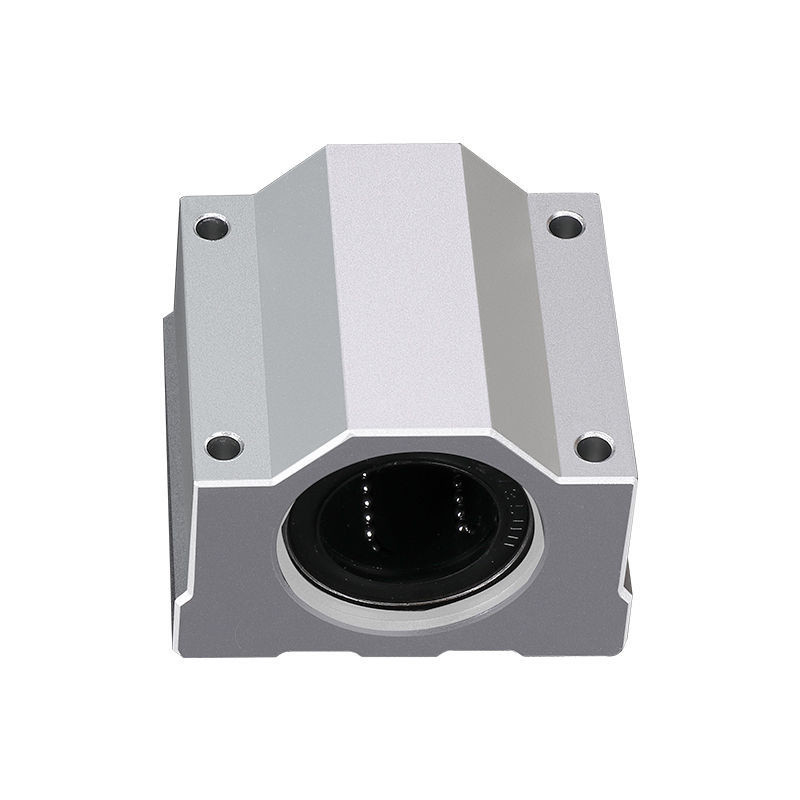

блок сползая проводника опорного подшипника скольжения SCS30UU линейного экипажа блоков скольжения близкий линейный
Характер продукции подшипника линейного движения
Серия sc… LUU sc… UU блока азимута линейного движения/блока
Линейный носить недорогая продукция системы линейного движения для неограниченного перемещения совместно с осью цилиндра. С носить контакт пункта шарика с валом, поэтому пользы небольших нагрузок. С минимальным вращением шарика трением, которое может получить высокоточное ровное движение. Малошумное, низкое трение, высокая точность, светская жизнь. Из-за контакта пункта между шариком и прямой осью, трение небольшое, точность движения высоко.
Линейные подшипники использованы совместно с затвердетым линейным валом. Для систем бесконечных линейного движения. Шарик и затвердетый вал потому что пункт контакта, позволяя нагрузке небольшие, но линейны движени минимального трения, высокой точности, быстрого движения. Главным образом использованный для линейного движения прошл.
Применение
Серия ведущего бруса и блока TBR/SBR линейного движения с ровным serface, меньшим трением, малошумным, они широко использованы в системе линейного движения. Например, пунш, шлифовальный станок инструмента, автоматический автомат для резки, принтер, машина карты сортируя, машина упаковки еды, другие сползая части на промышленном машинном оборудовании.
| Стандарт | Оценка основной нагрузки | Вес (gf) | Dimensionsmm) | ||||||||||||||
| Обозначение | Подшипник вкладыша | Динамический c n | Статический Co n | Диаметр вала | Номинальные размеры (mm) | SC… UU | |||||||||||
| h | D | W | H | G | J | E | S1×I | S2 | K | L | |||||||
| SC8UU | LM8UU | 260 | 400 | 56 | Φ8 | 11 | 17 | 34 | 22 | 18 | 6 | 24 | 5 | M4×8 | Φ3.4 | 18 | 30 |
| SC10UU | LM10UU | 370 | 540 | 90 | Φ10 | 13 | 20 | 40 | 26 | 21 | 8 | 28 | 6 | M5×12 | Φ4.3 | 21 | 35 |
| SC12UU | LM12UU | 410 | 590 | 112 | Φ12 | 15 | 21 | 42 | 28 | 24 | 8 | 30,5 | 5,75 | M5×12 | Φ4.3 | 26 | 36 |
| SC13UU | LM13UU | 500 | 770 | 123 | Φ13 | 15 | 22 | 44 | 30 | 24,5 | 8 | 33 | 5,5 | M5×12 | Φ4.3 | 26 | 39 |
| SC16UU | LM16UU | 770 | 1170 | 189 | Φ16 | 19 | 25 | 50 | 38,5 | 32,5 | 9 | 36 | 7 | M5×12 | Φ4.3 | 34 | 44 |
| SC20UU | LM20UU | 860 | 1370 | 237 | Φ20 | 21 | 27 | 54 | 41 | 35 | 11 | 40 | 7 | M6×12 | Φ5.2 | 40 | 50 |
| SC25UU | LM25UU | 980 | 1560 | 555 | Φ25 | 26 | 38 | 76 | 51,5 | 42 | 12 | 54 | 11 | M8×18 | Φ7 | 50 | 67 |
| SC30UU | LM30UU | 1560 | 2740 | 685 | Φ30 | 30 | 39 | 78 | 59,5 | 49 | 15 | 58 | 10 | M8×18 | Φ7 | 58 | 72 |
| SC35UU | LM35UU | 1600 | 3130 | 1100 | Φ35 | 34 | 45 | 90 | 68 | 54 | 18 | 70 | 10 | M8×18 | Φ7 | 60 | 80 |
| SC40UU | LM40UU | 2150 | 4010 | 1600 | Φ40 | 40 | 51 | 102 | 78 | 62 | 20 | 80 | 11 | M10×25 | Φ8.7 | 60 | 90 |
| SC50UU | LM50UU | 3820 | 7930 | 3350 | Φ50 | 52 | 61 | 122 | 102 | 80 | 25 | 100 | 11 | M10×25 | Φ8.7 | 80 | 110 |
