Подробная информация о продукции
Место происхождения: КНР
Фирменное наименование: SFT
Номер модели: DC4445A-N
Условия оплаты и доставки
Количество мин заказа: Подлежит обсуждению
Цена: negotiable
Упаковывая детали: Картон, поддоны
Время доставки: 20-45DAYS
Условия оплаты: L/C, T/T, Western Union, MoneyGram
Поставка способности: 50000 штук в месяц
Применимые отрасли: |
Производственный завод, строительные работы |
Оценка точности: |
P0 |
Тип: |
Муфта сцепления |
Материал: |
GCR15 |
Вес: |
0,095 |
Крутящий момент ((nm): |
363 |
Максимальная скорость перебега на внутренней трассе (r/min): |
4300 |
Ширина ((мм): |
16 |
Применимые отрасли: |
Производственный завод, строительные работы |
Оценка точности: |
P0 |
Тип: |
Муфта сцепления |
Материал: |
GCR15 |
Вес: |
0,095 |
Крутящий момент ((nm): |
363 |
Максимальная скорость перебега на внутренней трассе (r/min): |
4300 |
Ширина ((мм): |
16 |

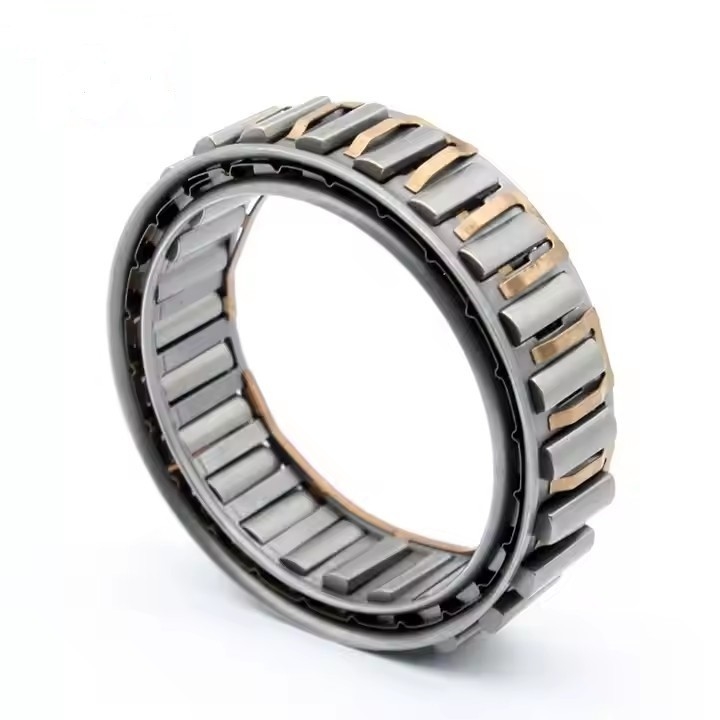

Дисплейный спираль с односторонним подшипником сцепления
Подробная информация.
| Положение | DC |
| Материал | GCr15 |
| Скучный день. | 22.225-123.881 мм |
| Внешний день. | 380,885-142,880 мм |
| Ширина | 10-25,4 мм |
| Моментная способность | 63-4875 Н.м. |
| Превышение скорости (imax) | 1500-8600 оборотов/мин |
| Превышение скорости (max) | 750-4300 оборотов/мин |
| Вес | 00,03 - 0,4 кг |
| Пакет | Картонная коробка или по вашим требованиям |
Краткое введение
В качестве альтернативы можно выполнять гонки в случае закаленных стальных валов или корпусов, согласно нижеприведенным спецификациям.Твердость поверхности готовой части должна составлять HRC 60-62 при глубине не менее 0,6 мм.
Твердость ядра должна быть HRC35-45, шероховатость поверхности не должна превышать 22CLA.расы: 0,007 мм на 25 мм в ширину.
Размеры и возможности
| Размер | Превышение скорости | Пространство расщепления |
Нет, нет, нет. из клинков
|
Нет, нет, нет. из распылин |
Вес | |||||||
| TKN1) | Нимакс2) | Намакс3) | Øa+0.008 -Нет.005 |
Øc± 0.013 | Эмин | Ødmin | Øbmax | |||||
| [Nm] | [минус-1] | [минус -1] | [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [kg] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33±0.075 | 10 | 50 | 15 | – | 12 | 0.03 |
| DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33±0.075 | 13.5 | 58 | 18 | – | 14 | 0.055 |
| DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 8.33±0.075 | 13.5 | 62 | 20 | – | 14 | 0.06 |
| DC3175 ((3C) -N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33±0.075 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
| DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33±0.075 | 16 | 71 | 25 | – | 18 | 0.085 |
| DC4127 ((3C) -N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33±0.075 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
| DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33±0.1 | 16 | 79 | 29 | – | 20 | 0.095 |
| DC4972 ((4C) -N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
| DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | – | 24 | 0.11 |
| DC5476A ((4C) -N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
| DC5476B ((4C) -N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
| DC5476C ((4C) -N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
| DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33±0.1 | 16 | 98 | 38 | – | 26 | 0.11 |
| DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 8.33±0.1 | 21 | 104 | 42 | – | 26 | 0.175 |
| DC7221 ((5C) -N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | – | 30 | 0.185 |
| DC7221B ((5C) -N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
| DC7969C ((5C) -N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
| DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100.000 | 8.33±0.1 | 25.4 | 132 | 55 | – | 34 | 0.27 |
| DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33±0.1 | 16 | 134 | 58 | – | 34 | 0.165 |
| DC10323A ((5C) *-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
| DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 8.33±0.1 | 25.4 | 184 | 80 | – | 50 | 0.4 |
| DC12388C ((11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.50±0.1 | 25.4 | 186 | 80 | 11 | 44 |
0.4 |
Пример для подражания
Применение одностороннего подшипника сцепления:
Односторонние сцепления Sprag Тип, в основном используемый в качестве сцеплений Backstop
Редукторы, коробка передач Флендера, коробка передач SEW
Сцепление для перегрузки: для многомоторных приводов или для разделения инерции масс приводящей машины от приводящей машины после ее выключения.
Индексовое сцепление: которое поворачивает вал шаг за шагом, достигая таким образом индексированного ввода материала или переменной скорости.
