BB17 BB17-1K-K BB17-2GD Односторонние подшипники для подшипников
Описание продукта
Сцепление камеры серии BB
| Положение |
BB 17-2K-K |
| Материал |
GCr15 |
| Внешний день. |
40 мм |
| Размер отверстия |
17 мм |
| Моментная способность |
43 Нм |
| Макс. Перебегающий (внутренняя гонка) |
3500 оборотов в минуту |
| Макс. Перебегающий (внешняя раса) |
1900 р/мин |
| Порт |
Шанхай; Нинбо |
| Время доставки |
10-15 дней |
Особенность
Общая информация об установке и использовании шлифовочного сцепления серии BB
1. BB серия Cam Clutch предназначена для установки пресс-подключения.
2. BB-1K-K и BB-2GD 1K-K серии имеют ключ на внутренней расе.
3, BB40-1K-K и BB40-2GD 1K-K изготавливаются по DIN 6885. 1.
3В серии BB-2K-K есть ключевой проход как на внутреннюю, так и на внешнюю расу.
"K-K" означает ключи, поставляемые вместе с "Cam Clutch".
4. Правильные размеры помех на вале и корпуса должны быть поддерживаются для получения максимального подшипникаи производительности сцепления.
5См. таблицу для толерантности вала и корпуса для каждой серии.
6BB, BB-1K и BB-2K Сцепления, поддерживаемые и поставляемые с жиром, имеют защиту от пыли
против частиц размером 0,25 мм и более, тогда как сцепления BB-2GD и BB-2GD-1K шире стандартного на 5 мм.Серия BB, имеет специальные уплотнители для губ для эффективной защиты от пыли.
7Стрелка на внутренней расе показывает направление взаимодействия внутренней расы.

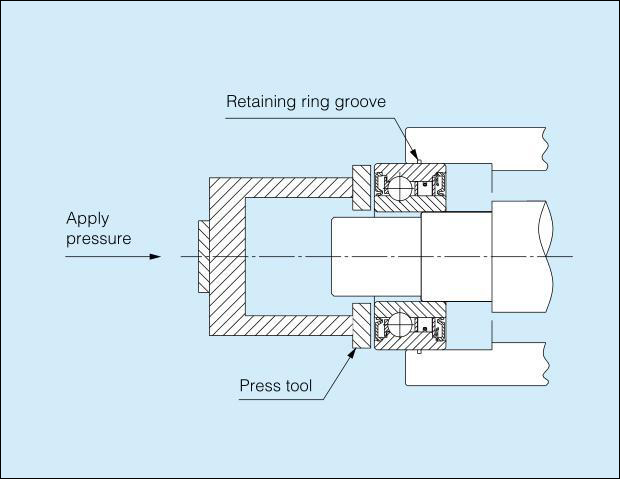

8Для установки сцепления используйте пресс-инструмент соответствующего диаметра, чтобы нанести равномерное давление на всю поверхностьвнутренней и внешней расы.
9Не наносить удар или другие удары на сцепление.
10Убедитесь, что корпус имеет достаточную прочность, чтобы выдержать давление, необходимое для установки прессыСцепления.
11- диапазон температуры работы: от 30°C до +100°C (консультируйтесь с нами для температуры, превышающей этот диапазон).

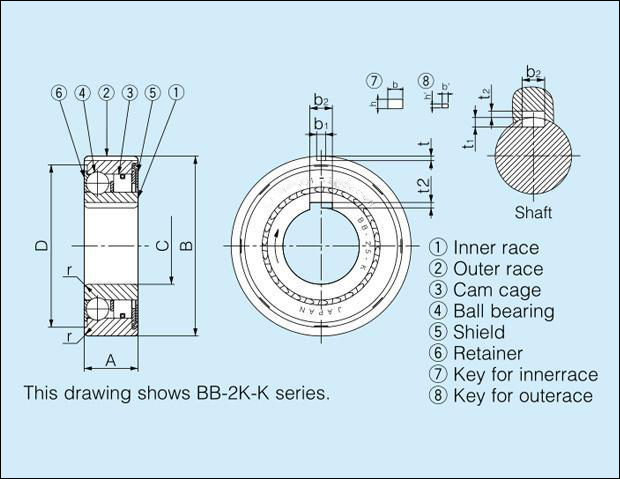

Размеры и возможности Размеры в мм
| Одель |
Крутящий момент
Мощность |
Макс, переполняю. |
Ток тяги (N·m) |
А. |
В. |
В |
D |
r |
Масса (N) |
Ношение грузов |
| Внутренняя раса |
Внешняя раса |
ББ
BB-1K-K
BB-2K-K |
BB-2GD
BB-2GD 1K-K |
ББ
BB-1K-K
BB-2K-K |
BB-2GD
BB-2GD 1K-K |
ББ
BB-1K-K
BB-2K-K |
BB-2GD
BB-2GD 1K-K |
ББ
BB-1K-K
BB-2K-K |
BB-2GD
BB-2GD 1K-K |
КР |
Кор. |
| N·m |
r/min |
r/min |
N |
N |
| BB15 |
29 |
3600 |
2000 |
0.01 |
0.04 |
11 |
16 |
35 |
15 |
32.6 |
32.45 |
0.6 |
50 |
70 |
5950 |
3230 |
| BB17 |
43 |
3500 |
1900 |
0.01 |
0.05 |
12 |
17 |
40 |
17 |
36.1 |
36.45 |
0.6 |
80 |
100 |
7000 |
3700 |
| BB20 |
61 |
3000 |
1600 |
0.014 |
0.055 |
14 |
19 |
47 |
20 |
41.7 |
42.35 |
1 |
120 |
150 |
8500 |
4900 |
| BB25 |
78 |
2500 |
1400 |
0.017 |
0.055 |
15 |
20 |
52 |
25 |
47.1 |
47.05 |
1 |
150 |
200 |
10700 |
6300 |
| BB30 |
140 |
2000 |
1100 |
0.03 |
0.058 |
16 |
21 |
62 |
30 |
56.6 |
55.6 |
1 |
230 |
280 |
11900 |
7900 |
| BB35 |
173 |
1800 |
1000 |
0.034 |
0.06 |
17 |
22 |
72 |
35 |
64 |
64.6 |
1.1 |
320 |
410 |
13500 |
9700 |
| BB40 |
260 |
1800 |
900 |
0.04 |
0.08 |
22 |
27 |
80 |
40 |
71 |
71.6 |
1.1 |
400 |
600 |
14500 |
11700 |
Примечание: номер модели, отмеченный на внутренней расе, составляет только ?? K для 1 K и 2 K. (Пример: знак BB25-K для BB25-1K и BB25-2K)
Толерантность для шахты и жилья
| Модель |
Шафт Диа. |
Жилищная Диа. |
| BB15 |
BB15-2GD |
15+0,023+0.012 |
35 ‰ 0.012 ‰ 0.028 |
| BB17 |
BB17-2GD |
17+0,023+0.012 |
40 ‰ 0.012 ‰ 0.028 |
| BB20 |
BB20-2GD |
20+0,028+0.015 |
47 ¢0.012 ¢0.028 |
| BB25 |
BB25-2GD |
25+0,028+0.015 |
52 ¢ 0.014 ¢ 0.033 |
| BB30 |
BB30-2GD |
30+0,028+0.015 |
62 ‰ 0.014 ‰ 0.033 |
| BB35 |
BB35-2GD |
35+0,033+0.017 |
72 ‰ 0.014 ‰ 0.033 |
| BB40 |
BB40-2GD |
40+0,033+0.017 |
80 ‰ 0.014 ‰ 0.033 |
| Модель |
Шафт Диа. |
Жилищная Диа. |
| BB15-1K-K |
BB15-2GD 1K-K |
15 ¢ 0.008 ¢ 0.028 |
35 ‰ 0.012 ‰ 0.028 |
| BB17-1K-K |
BB17-2GD 1K-K |
17 ¢ 0.008 ¢ 0.028 |
40 ‰ 0.012 ‰ 0.028 |
| BB20-1K-K |
BB20-2GD 1K-K |
20 ‰ 0.010 ‰ 0.031 |
47 ¢0.012 ¢0.028 |
| BB25-1K-K |
BB25-2GD 1K-K |
25 ‰ 0.010 ‰ 0.031 |
52 ¢ 0.014 ¢ 0.033 |
| BB30-1K-K |
BB30-2GD 1K-K |
30 ‰ 0.010 ‰ 0.031 |
62 ‰ 0.014 ‰ 0.033 |
| BB35-1K-K |
BB35-2GD 1K-K |
35 ‰ 0.012 ‰ 0.037 |
72 ‰ 0.014 ‰ 0.033 |
| BB40-1K-K |
BB40-2GD 1K-K |
40 ‰ 0.012 ‰ 0.037 |
80 ‰ 0.014 ‰ 0.033 |
| Модель |
Шафт Диа. |
Жилищная Диа. |
| BB15-2K-K |
15 ¢ 0.008 ¢ 0.028 |
35 ‰ 0.018 ‰ 0.002 |
| BB17-2K-K |
17 ¢ 0.008 ¢ 0.028 |
40 ‰ 0.018 ‰ 0.002 |
| BB20-2K-K |
20 ‰ 0.010 ‰ 0.031 |
47 ¢0.022 ¢0.003 |
| BB25-2K-K |
25 ‰ 0.010 ‰ 0.031 |
52 ¢ 0.022 ¢ 0.003 |
| BB30-2K-K |
30 ‰ 0.010 ‰ 0.031 |
62 ¢ 0.022 ¢ 0.003 |
| BB35-2K-K |
35 ‰ 0.012 ‰ 0.037 |
72 ‰ 0.025 ‰ 0.006 |
| BB40-2K-K |
40 ‰ 0.012 ‰ 0.037 |
80 ‰ 0.025 ‰ 0.006 |
Размеры ключей и клавиш
| Модель |
b2js10 |
t1 |
t2 |
b1js9 |
t |
Внутренняя раса
Ключ
b×h×длина |
Внешняя раса
Ключ
b'× h' ×длина |
| BB15-1K-K |
BB15-2GD 1K-K |
5.0 |
1.9 |
1.2 |
— |
— |
— |
— |
| BB15-2K-K |
- |
2.0 |
0.6 |
5х3х11 |
2х2х11 |
| BB17-1K-K |
BB17-2GD 1K-K |
5.0 |
1.9 |
1.2 |
— |
— |
— |
— |
| BB17-2K-K |
- |
2.0 |
1 |
5х3х12 |
2х2х12 |
| BB20-1K-K |
BB20-2GD 1K-K |
6.0 |
2.5 |
1.6 |
— |
— |
— |
— |
| BB20-2K-K |
- |
3.0 |
1.5 |
6х4х14 |
3х3х14 |
| BB25-1K-K |
BB25-2GD 1K-K |
8.0 |
3.6 |
1.5 |
— |
— |
— |
— |
| BB25-2K-K |
- |
6.0 |
2 |
8х5х15 |
6х4х15 |
| BB30-1K-K |
BB30-2GD 1K-K |
8.0 |
3.1 |
2.0 |
— |
— |
— |
— |
| BB30-2K-K |
- |
6.0 |
2 |
8х5х16 |
6х4х16 |
| BB35-1K-K |
BB35-2GD1K-K |
10.0 |
3.7 |
2.4 |
— |
— |
— |
— |
| BB35-2K-K |
- |
8.0 |
2.5 |
10х6х17 |
8х5х17 |
| BB40-1K-K |
BB40-2GD 1K-K |
12.0 |
5.0 |
3.3 |
— |
— |
— |
— |
| BB40-2K-K |
- |
10.0 |
3 |
12х8х22 |
10х6х22 |
Примечание: размер t2 для BB25-1K-K,BB25-2K-K и BB25-2GD 1K-K0.5 мм мелко по сравнению с
DIN 6885.
Обработайте ключевой проход на вале глубиной 0,5 мм для использования стандартного ключа DIN.
Все остальные модели по размеру взаимозаменяемы с конкурентами.
Смазка
1Поскольку смазка уже наносится до доставки, нет необходимости наносить смазку перед использованием.
2Если сцепление используется с масляной смазкой, смазка масла должна применяться внутри устройства всегда.
3Не используйте жиры или смазочные материалы с добавками EP.
