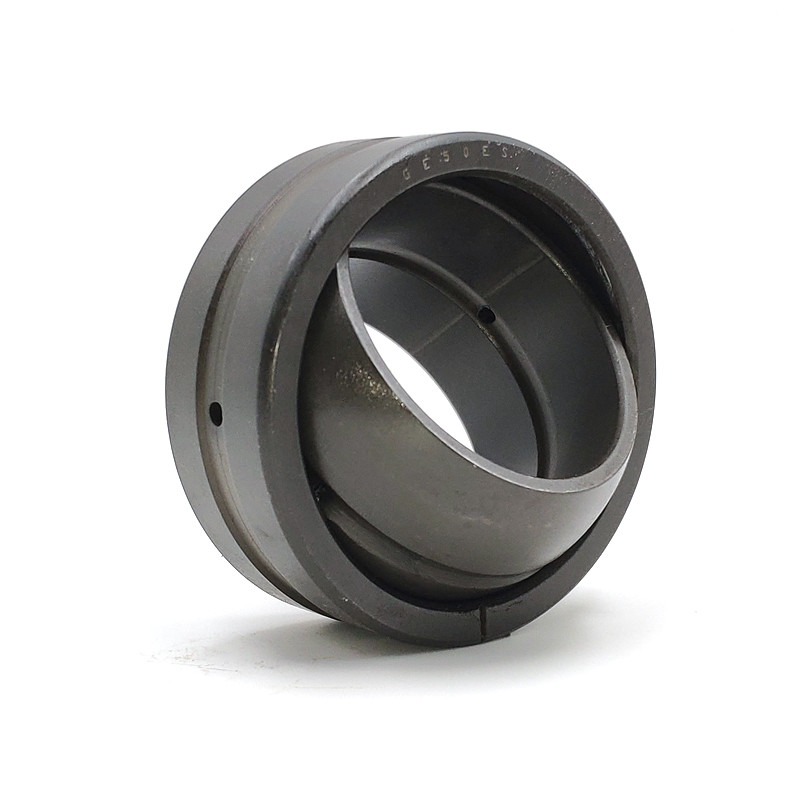

Подшипник шарового шарнира гидравлических цилиндров костяшки PTEF для всеобщего корабля

Сферически простая костяшка нося для всеобщего корабля

Сферически простые подшипники имеют внутреннее кольцо с sphered выпуклым внешним диаметром и наружное кольцо с соответственно sphered но вогнутые внутри поверхности. Их дизайн делает их особенно соответствующей для носить расположения где движения выравнивания между валом и снабжением жилищем должны быть приспособлены, или где осциллируя или возвратные движения опрокидывать или slewing должны быть возможны на относительно медленных сползая скоростях.

Сферически простые подшипники требуя обслуживания имеют сползая стал-на-сталь комбинации контактирующей поверхности. Подшипники с этой сползая комбинацией контактирующей поверхности требовать регулярного relubrication. Высокая износостойкость сползая поверхностей делает эти подшипники особенно соответствующим для носить расположения где тяжелые грузы чередуя направления, толчковых нагрузок или тяжелых неподвижных нагрузок должны быть приспособлены. Подшипники которые имеют цилиндрические расширения на обеих сторонах внутреннего кольца запланированы для применений где нормально рукави прокладки аранжированы на любой стороне подшипника, или специально конструированы для нося расположений гидравлических цилиндров.

Сферически простой нося каталог

Модель	d (mm)	D (mm)	B (mm)	C (mm)	Вес (kg/pc)
GE8ES	8	16	8	5	0,008
GE10ES	10	19	9	6	0,012
GE12ES	12	22	10	7	0,017
GE15ES	15	26	12	9	0,027
GE17ES	17	30	14	10	0,041
GE20ES	20	35	16	12	0,066
GE25ES	25	40	20	16	0,119
GE30ES	30	47	22	18	0,153
GE35ES	35	55	25	20	0,233
GE40ES	40	62	28	22	0,306
GE45ES	45	68	32	25	0,427
GE50ES	50	75	32	28	0,546
GE60ES	60	90	44	36	1,045
GE70ES	70	105	49	40	1,55
GE80ES	80	120	55	45	2,31
GE90ES	90	130	60	50	2,75
GE100ES	100	150	70	55	4,45

Применения сферически простого подшипника:

Применимость этого типа очень обширна, и часто ShS40 показано в документации для машин и оборудования, хотя более современный дизайн ShSP40 более удобен для установки и деятельности. общих блоков оборудования куда оно установлен, следующее можно заметить: расширяя кулак тормозной системы MAZ, приводы управлением трактора, например, TT-4M, роторный цилиндр и коробка передач привода некоторых моделей BelAZ, заминка автомобилей трамвая, бар кручения комбайнов и много других блоков моторных транспортов и различного оборудования.
